אינטל החלה לעבוד על תהליכי ייצור דקיקים במיוחד בגודל 10A ו-7A, והחלקים הראשונים באורך 14 אנגסטרום יעברו בדיקה בחודש אוקטובר.

אינטל — הדרך לתהליכי 10‑ ו-7‑ ננומטרים

בשבוע האחרון, מנכ"ל אינטל ליפ‑בו טאן אישר שהחברה כבר עובדת על טכנולוגיות ייצור חדשות של 10 נמ (10A) ו-7 נמ (7A). תהליכים אלה ישתנו את המפרקים הנוכחיים של 18 נמ והדור הבא של 14 נמ במהלך העשור הקרוב. מתוכנן להשתמש בליטוגרפיות EUV‑ASML עם פתיחה מספרית גבוהה (High‑NA), שהיו בשימוש רק בתהליך ה-14 נמ.

> "כרגע אני מתחיל לעבוד על מפת הדרכים ל-10A, 7A", אמר טאן בכנס גלובלי של JP Morgan לטכנולוגיה. – "האנשים לא פונים אליכם רק כדי לקבל מידע, הם מחפשים תוכנית לעתיד. לכן אנו בונים עסק ארוך טווח."

טאן הדגיש כי התכניות המפתחות לפיתוח חשובות באותה מידה כמוצרים תחרותיים. חברות רבות מעדיפות לחתום על הסכמים שיתופיים למספר שנים קדימה, ולכן אינטל חייב לשמור את השותפים שלו מעודכנים בתוכניות ארוכות הטווח שלה, גם אם הקוממרציאליזציה של הטכנולוגיות עדיין רחוקה.

סטטוס נוכחי של תהליך 14‑ננומטר
* PDK 0.5 כבר זמין.
* PDK 0.9 ("הגרל הקדוש" לפי טאן) צפוי באוקטובר.
* לאינטל יש כמה לקוחות שעובדים עם 14A; החברה מבהירה דרישות למוצר וליכולות הייצור, אך אינה מגלה את שמותיהם.

השקת ייצור של 14A מתוכננת ל-2028, והפצת סידרה של ציפורים – ב-2029. זה יתאים בערך לאותו רגע שבו TSMC תתחיל ייצור מסיבי של ציפורים בטכנולוגיה A14. למרות ש-A14 אינו מתחרה ישיר ל-14A (כי האחרונה מתאימה יותר למרכזי עיבוד נתונים בעלי ביצועים גבוהים), TSMC תפעיל ייצור גדול של A14 בסוף 2028, ואינטל יצטרך זמן כדי לעבור מייצור ניסיוני ליצוא קבוע של מוצרים איכותיים.

הטמעת High‑NA EUV

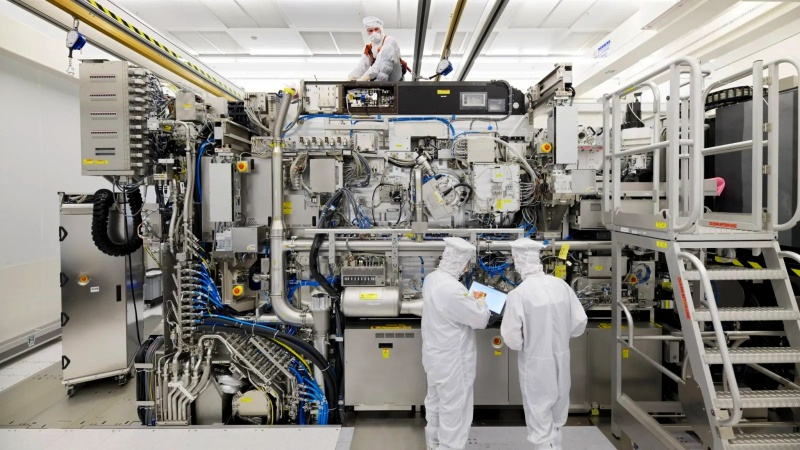

הטמעת כלי High‑NA EUV יחד עם מספר חדשנות אחרות היא משימה מורכבת. לכן אינטל עובדת בשיתוף פעולה הדוק עם ASML ושותפים אחרים כדי שהמערכת החדשה תהיה מוכנה לשימוש במלואה. קריסטופ פו (Christophe Fouquet) מ-ASML הודיע על השקת ציפורים ניסיוניות ראשונות ב-High‑NA EUV בחודשים הקרובים.

כך, אינטל כבר כעת בונה את היסוד לדורות העתידיים של מעבדים, משולבת תכנון ארוך טווח בעבודה פעילה על הטכנולוגיות החדשות ביותר בליטוגרפיה.
